SGP1000 金屬去毛刺、倒圓角、拉絲設備

分享到:
用于轉塔沖床、激光切割下料工的工件批量毛刺去除、鋒利邊角倒鈍、表面抛光等。
核心打磨工位采用強力寬砂帶結合柔性磨絲輥組打磨,做持續、均勻的打磨效果。
高效及清潔的加工特性适合工件進入下一道的折邊、表面噴塗、焊接等工序,省卻了人工打磨存在的低效率、飛揚粉塵、工件打磨不一緻等麻煩。
輸送系統采用真空吸附式,可以滿足同一厚度多規格批量加工。
  • SGP1000

狀态:

   設備功能:

用于轉塔沖床、激光切割下料工的工件批量毛刺去除、鋒利邊角倒鈍、表面抛光等。

設備功能 1 設備功能 2

核心打磨工位采用強力寬砂帶結合柔性磨絲輥組打磨,做持續、均勻的打磨效果。

設備功能 3  設備功能 4

高效及清潔的加工特性适合工件進入下一道的折邊、表面噴塗、焊接等工序,省卻了人工打磨存在的低效率、飛揚粉塵、工件打磨不一緻等麻煩。

輸送系統采用真空吸附式,可以滿足同一厚度多規格批量加工。




   設備特點:

  • 整體焊接機架并作噴砂處理,整機噴粉表面處理,剛性好,堅固耐用。

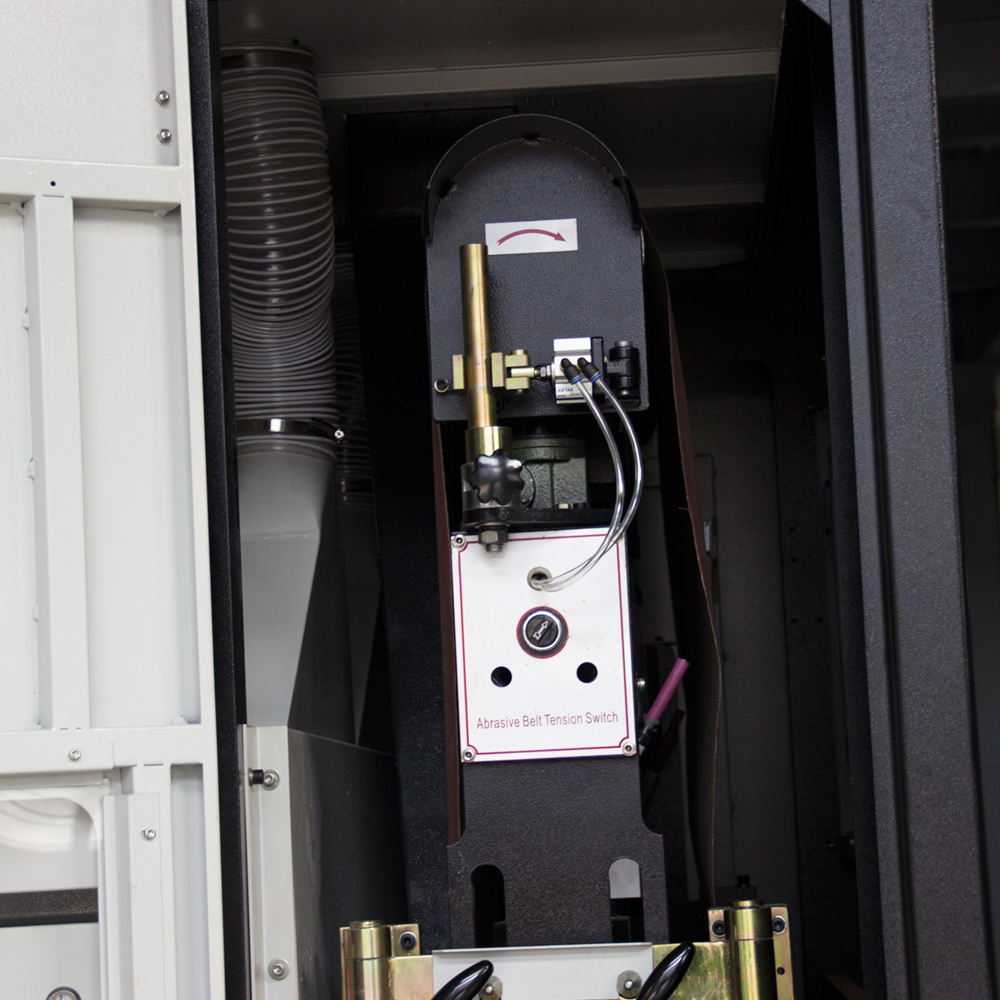

  • 強力寬砂帶打磨前置工位,用于大毛刺預處理或表面拉絲,伺服升降,精密打磨。

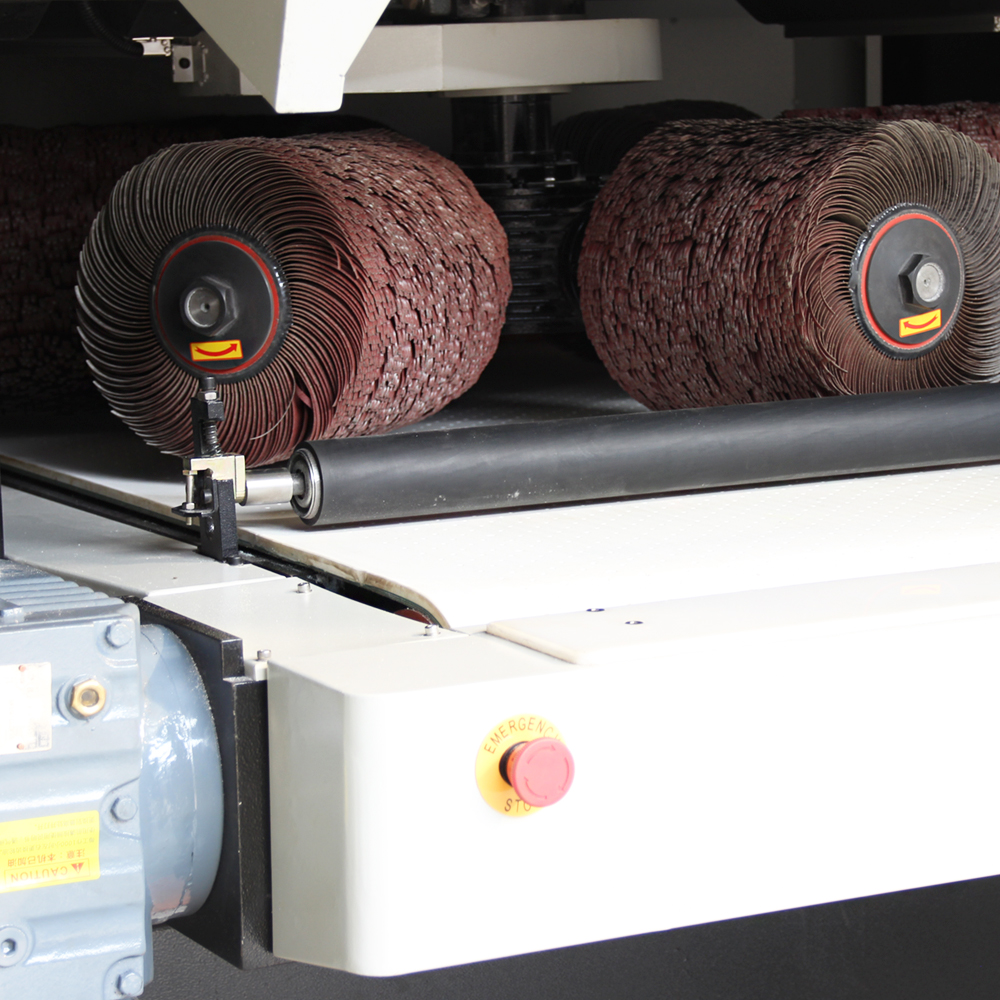

  • 行星式六組柔性磨絲輥組,相鄰兩組爲正反旋轉方向,打磨總成做水平方向的均勻竄動和整體公轉,确保含磨料砂布條充分接觸工件的每個角落。

設備特點 1  設備特點 2

  • 真空輸送平台,可加工最小60x60mm表面少孔工件。

  • 高速旋轉件采用進口軸承。

  • 隻針對工件邊角、孔邊緣,表面影響很小,貼膜闆可帶膜加工,可加工表面微成型或者表面機加工零件。

設備特點 3

  • 打磨耗材壽命長,均勻消耗。

  • 操作便捷、直觀,設備内置LED光源,觀察内部加工狀況。

  • 觸摸屏式友好操作界面,可靈活設置不同工件的打磨參數,操作簡易。



   适合加工:

1、碳鋼、不鏽鋼、鋁、銅等金屬材料。

适合加工 1  适合加工 2

适合加工 3

2、允許帶保護膜工件加工而更大程度保留保護膜。

适合加工 4

3、厚度在0.5mm-50mm範圍内,寬度在1000mm以内的工件去毛刺。

4、噴塗前的大倒角工藝要求,最多可達2mm。

适合加工 5


選配機型

1、銅、鋁或者切割質量比較好的不鏽鋼工件,可考慮裝配有磨絲輥機不經過砂帶打磨工件,SP1000。

選配機型 1

2、針對大毛刺預處理,例如激光、等離子下料工件,存在比較大的熔渣或者挂渣;或者特殊金屬材料例如高硬度合金材料,可多組強力寬砂帶大毛刺預處理機構來配合六組刷輥的加工,SGGP1000。

選配機型 2

3、針對于特殊行業要求帶有倒角後的表明拉絲工件,也可将寬砂帶拉絲工件布置于柔性磨絲輥後。SPG1000。

4、用于碳鋼、不鏽鐵等零件的磁性工作台。



規格

工件寬度

1000mm

打磨介質

柔性磨絲刷輥、寬砂帶

設備開口

0-50mm

柔性磨絲輥數

6

送料速度

0.8-5m/min

重量

4000kgs

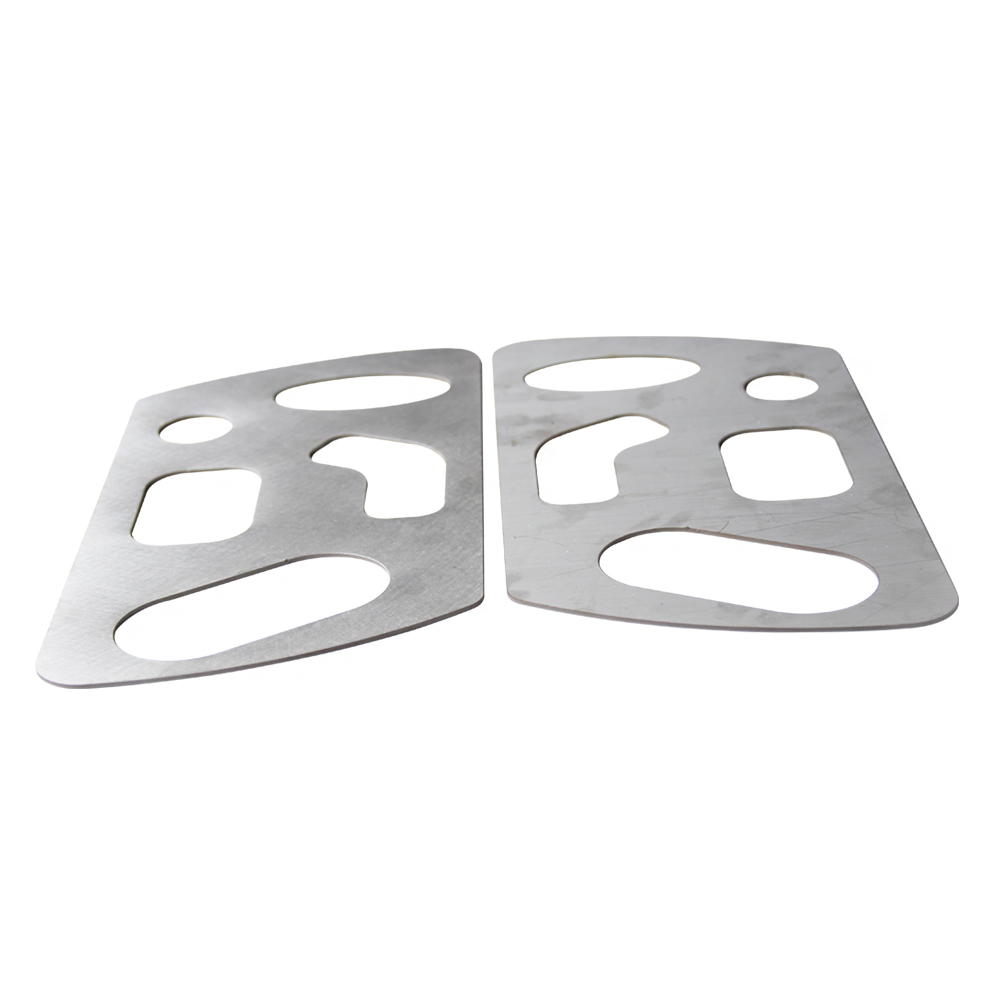

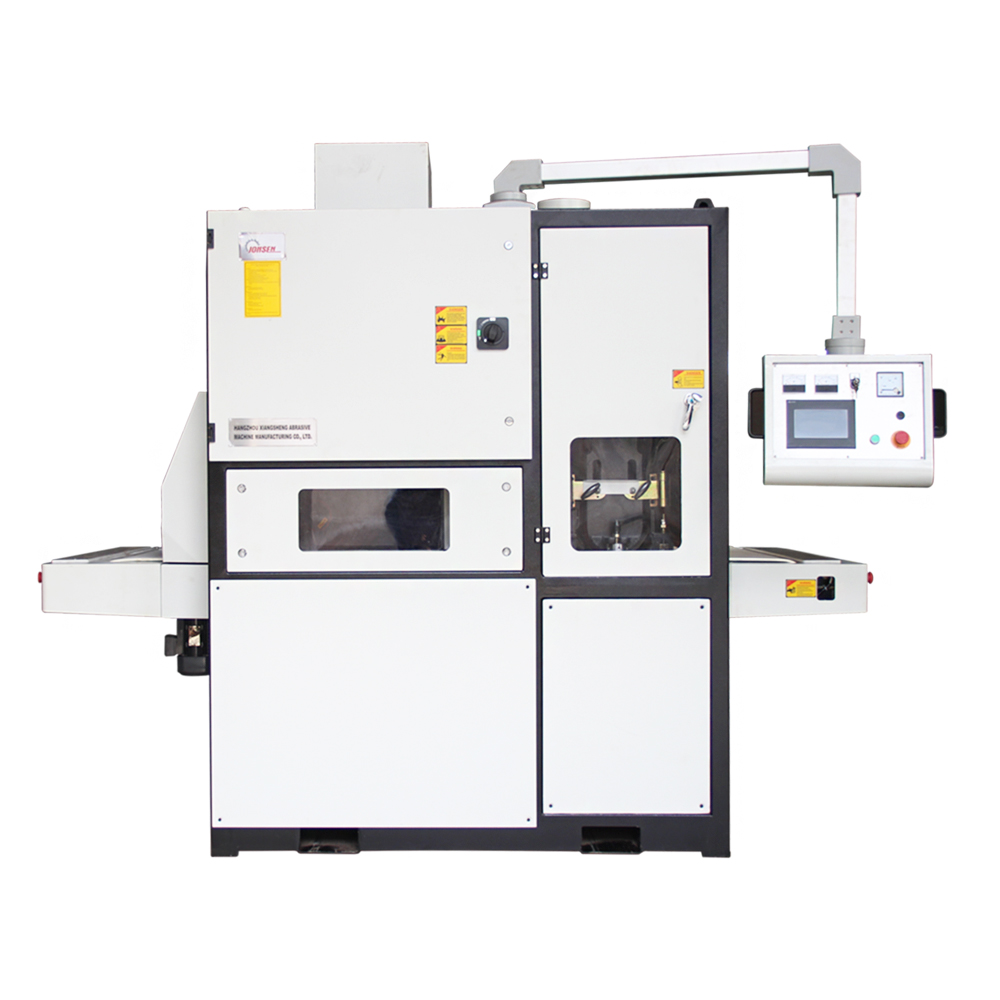

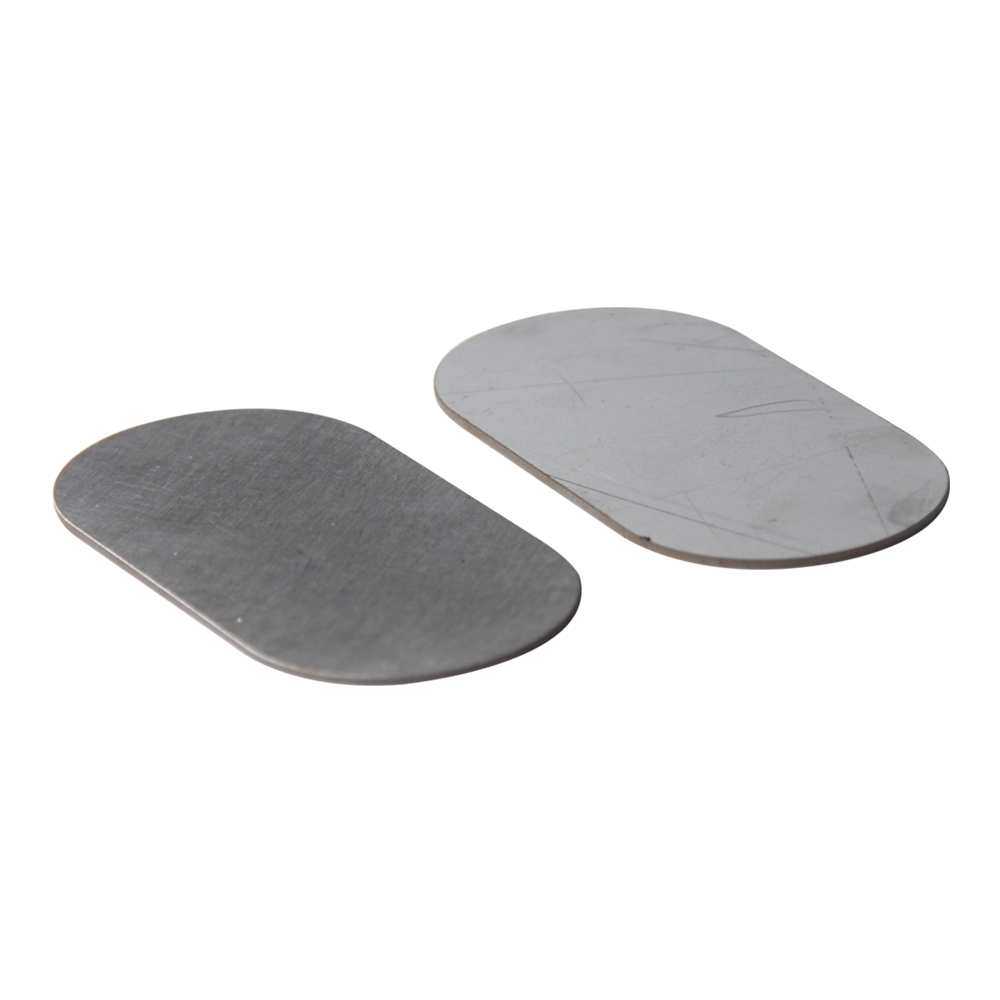

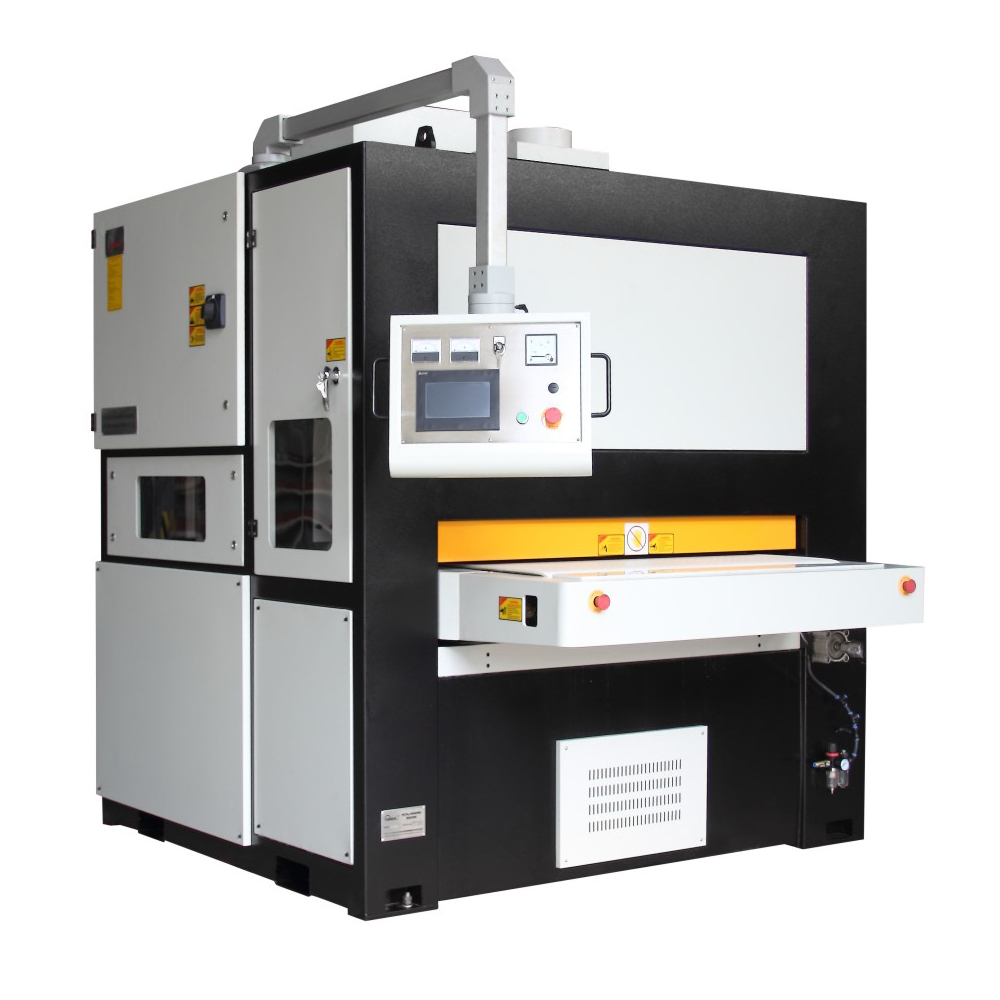

主機照片, 局部打磨照片,SP1000照片, 工件照片, 耗材照片。
